Hizmetimiz

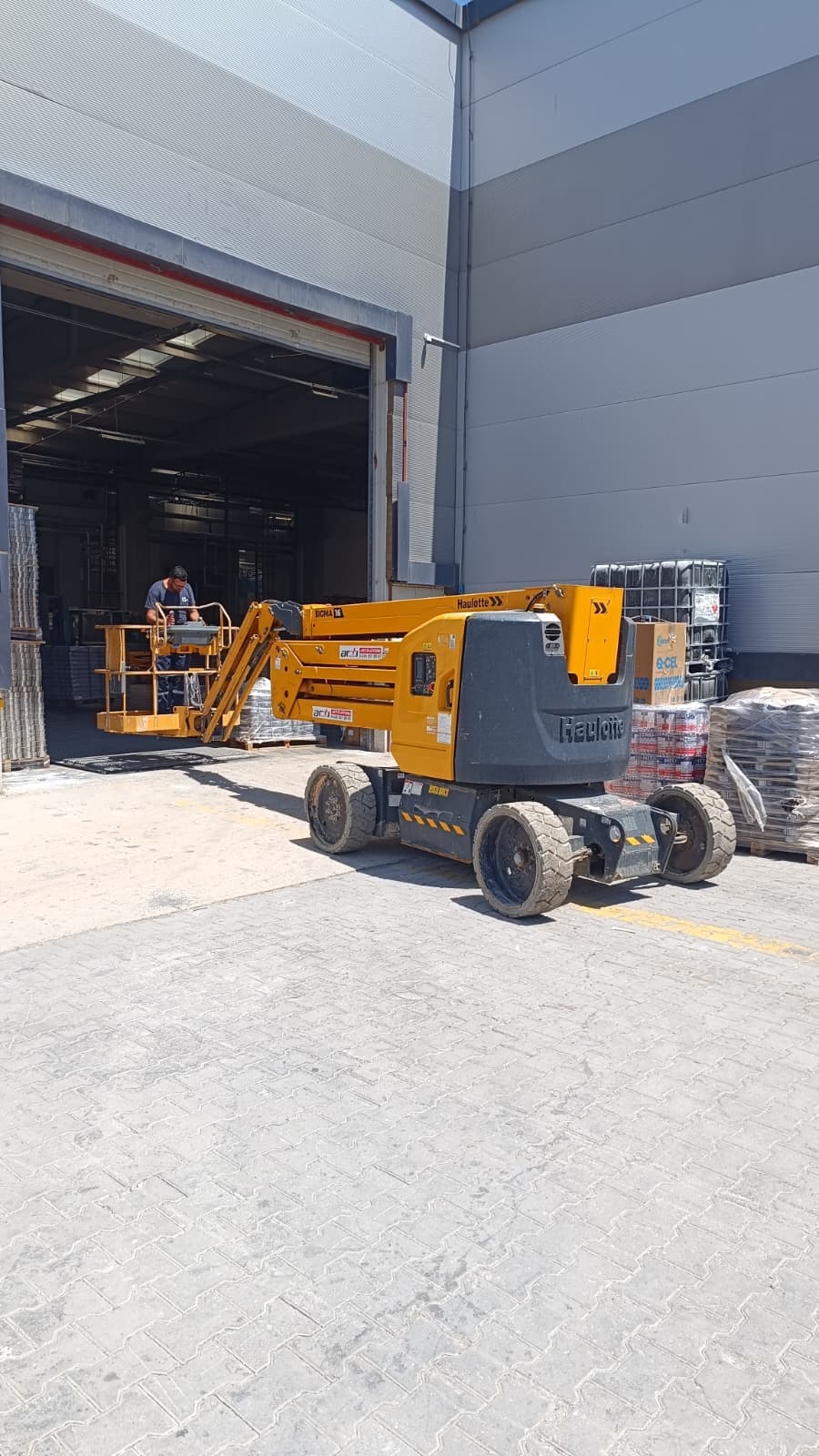

Eklemli Platform (Boom) Kiralama: Hat Üzerinden Engel Aşarak Erişim
Üretim hattı bakımının teknik özü, hedefin altına neredeyse hiç boş alan bırakmamasıdır. Konveyör, robot hücresi, pres tezgâhı ya da kurutma tüneli tam da bakım ekibinin ulaşmak istediği noktanın altında durur ve bu ekipmanı sökmeden, hattı durdurmadan yukarıya çıkmak gerekir. Eklemli platform tam olarak bu problem için tasarlanmıştır: makine hattın kenarına ya da bir açıklığa konumlanır, bomunu birden fazla eklem noktasından kırarak engelin üzerinden geçirir ve sepeti hedefin tam üstüne indirir. Bu, dümdüz uzanan teleskopik bomun yapamadığı bir manevradır — teleskopik sınıf uzak mesafeye düz bir çizgide gider ama önündeki bir engeli aşamaz; eklemli sınıf ise kısa mesafede karmaşık bir geometriyi çözer. Eskişehir OSB'deki fabrikalarda bu ayrım günlük kararın merkezinde: hattın üzerinden mi geçilecek, yoksa hat boyunca mı ilerlenecek? Bu sayfada eklemli platformun bom geometrisini, hangi engel yüksekliğinde hangi model sınıfının seçildiğini, erişim diyagramının nasıl okunduğunu ve hat üstü çalışmada emniyet uygulamalarını anlatıyoruz — bu, domainimizin en çok talep gördüğü ve en derin teknik bilgi gerektiren hizmet başlığıdır.
Bom geometrisi: eklem sayısı ve kırılma noktası
Eklemli bom genellikle iki ya da üç eklem noktasından oluşur; alt kol makineden yukarı kalkar, üst kol bir menteşe noktasından kırılarak hedefin üzerine yatay ya da aşağı doğru uzanır. Bu kırılma noktası, engelin tepe noktasını aşacak yüksekliğe ulaştıktan sonra devreye girer — pratikte bu, makinenin hattın kenarında dururken sepeti hattın tam ortasına, hatta bazen karşı tarafına taşıyabilmesi anlamına gelir. Kırılma noktasının konumu modelden modele değişir, bu yüzden erişim diyagramına bakmadan sadece toplam yükseklik rakamına güvenmek yanıltıcı olabilir.
Engel yüksekliği ile yatay mesafenin birlikte değerlendirilmesi
Doğru model seçimi için iki ölçü aynı anda gerekir: aşılacak engelin (konveyör, boru hattı, kablo kanalı) en yüksek noktası ve makinenin park edebileceği en yakın noktadan hedefe olan yatay mesafe. Bu iki değer erişim diyagramı üzerinde kesiştirilir; diyagramın dış sınırına yakın bir nokta seçiliyorsa, maksimum yükseklik ile maksimum yatay uzanmanın aynı anda kullanılamayacağı unutulmamalıdır — sepetin kaldırabileceği yük de bu sınırda azalabilir.
Teleskopik ile eklemli arasında seçim: tek engel mi, uzun mesafe mi
Hat boyunca tek bir engeli aşıp hemen üstüne inilecek bir işse eklemli sınıf daha hızlı kurulum ve daha dar alan avantajı sunar. Buna karşılık hattın uzun bir bölümü boyunca ilerlenecek, engel az ama mesafe fazlaysa teleskopik sınıf park sayısını azaltarak zaman kazandırır. İki sınıfın karması gerektiren işlerde — yani hem engel aşımı hem uzun mesafe varsa — teleskopik-eklemli hibrit bom modelleri değerlendirilir.
Hattın üzerine gelen sepet yükünün dolaylı riski
Sepet hedefin tam üzerine geldiğinde, sepetten düşebilecek bir cıvata ya da alet doğrudan hattın üzerine, hatta hassas bir yüzeye düşebilir. Bu yüzden hat üstü çalışmada tüm el aletleri emniyet bağıyla bağlanır, çalışma noktasının altına koruyucu örtü serilir ve mümkünse o bölüm hat çalışırken değil, planlı duruş sırasında ele alınır.
Akülü tahrik ve iç mekân emisyon kısıtı
Kapalı üretim hollerinde dizel ya da LPG tahrikli eklemli platform kullanımı egzoz gazı nedeniyle genellikle kabul edilmez; akülü modeller bu ortamlarda standarttır. Akülü sınıfın çalışma yüksekliği ve bom uzunluğu, dizel muadillerine kıyasla bazı üst segmentlerde sınırlı kalabilir — bu durumda hibrit ya da özel iç mekân dizel modeller (katalitik filtreli) değerlendirilir, ancak bu tercih tesisin havalandırma kapasitesiyle birlikte konuşulur.
Engel tipi ve önerilen bom sınıfı
Aşağıdaki tablo, üretim hattında sık karşılaşılan engel tiplerini ve bunlara uygun bom sınıfını özetler. Tablo genel bir yönlendirmedir; kesin model seçimi erişim diyagramı üzerinden yapılır.
| Engel tipi | Tipik yükseklik profili | Yatay uzanma ihtiyacı | Önerilen bom sınıfı |
|---|---|---|---|
| Konveyör bandı | Alçak-orta | Kısa-orta | Kompakt eklemli |
| Robot hücresi kafesi | Orta | Kısa | Eklemli, dar kırılma açılı |
| Boru/kablo kanalı hattı | Orta-yüksek | Uzun | Eklemli-teleskopik hibrit |
| Pres tezgâhı gövdesi | Yüksek | Kısa-orta | Eklemli, yüksek erişimli |
| Açık hat boyu, engel yok | Değişken | Uzun | Teleskopik |
Erişim diyagramını doğru okumak
Erişim diyagramı, bir eğri üzerinde makinenin ulaşabileceği tüm nokta kombinasyonlarını gösterir; tek bir maksimum yükseklik ya da maksimum yatay mesafe rakamı bu eğrinin yalnızca iki ucudur. Sahada karşılaşılan gerçek hedef genellikle bu iki uç arasında bir noktadadır, dolayısıyla diyagramın tamamına bakmak gerekir.
Keşif sırasında hedefin yüksekliğini ve makinenin park edebileceği en yakın noktadan hedefe olan yatay mesafeyi birlikte ölçüyor, bu iki değeri diyagram üzerinde işaretleyerek modelin gerçekten yeterli olup olmadığını sahada değil, teklif aşamasında netleştiriyoruz. Bu adım atlanırsa, makine sahaya geldiğinde hedefe erişemediği ortaya çıkabilir — bu hem tesis hem bizim için kabul edilemez bir kayıptır.
Hat üstü çalışmada emniyet ve iş izni
Hattın tam üzerinde çalışmak, standart bir hol ortasında çalışmaktan farklı bir risk profiline sahiptir: düşen bir cıvata doğrudan hassas bir tezgâhın ya da bir robot hücresinin üzerine düşebilir. Bu yüzden hat üstü işler için ayrı bir iş izni formu doldurulur; alt bölgenin kapatılması, el aletlerinin bağlanması ve mümkünse çalışmanın hat duruşu sırasında yapılması bu formun standart maddeleridir.
İş izni, sadece kâğıt üzerinde bir formalite değildir; tesisin bakım ya da güvenlik sorumlusuyla birlikte saha üzerinde gözden geçirilir ve çalışma başlamadan önce imzalanır. Bu adım, bakım hızını yavaşlatmak için değil, hattın kendisini ve çalışan güvenliğini aynı anda korumak için vardır.
Sık sorulan sorular
Eklemli platform ile teleskopik platform arasındaki temel fark nedir?
Eklemli platformun bomu birden fazla noktadan kırılarak hedefin üzerinden dolaşabilir; bu sayede önündeki bir engeli (konveyör, robot hücresi, boru hattı) aşıp sepeti hedefin tam üstüne indirebilir. Teleskopik platform ise bomunu düz bir çizgide uzatır; daha uzak mesafelere ulaşabilir ama önündeki bir engeli aşamaz, çünkü hareket doğrusaldır. Kısaca, engeli aşmak eklemli sınıfın işi, uzak mesafeye düz gitmek teleskopik sınıfın işidir. Bazı işlerde her iki ihtiyaç birlikte varsa hibrit modeller değerlendirilir.
Erişim diyagramında maksimum yükseklik yazıyor ama makine oraya ulaşamadı, neden?
Bunun en sık nedeni, maksimum yükseklik ile maksimum yatay uzanmanın aynı anda kullanılamamasıdır — diyagramın eğrisi bunu gösterir, tek bir rakam göstermez. Sepet hem en yükseğe çıkıp hem de en uzağa uzanamaz; ikisi birlikte istenirse makine kapasitesinin dışına çıkılmış olur. Bu yüzden teklif öncesi hedefin hem yüksekliğini hem de yatay mesafesini birlikte ölçüyor, diyagram üzerinde bu noktanın gerçekten erişilebilir olduğunu doğruluyoruz — sahada sürpriz yaşanmasını bu şekilde önlüyoruz.
Hattı durdurmadan, çalışırken eklemli platformla bakım yapılabilir mi?
Bazı durumlarda evet, ancak koşullu. Çalışma noktası hattın düşey izdüşümünün dışındaysa (örneğin hat kenarındaki bir aydınlatma armatürü) hat çalışırken de yapılabilir; koşul, makinenin üretim trafiğiyle kesişmeyen bir güzergâhta hareket etmesi ve alt bölgenin güvenli şekilde işaretlenmesidir. Ancak çalışma noktası doğrudan hattın üzerine geliyorsa — düşen bir parçanın hatta veya ürüne temas etme riski varsa — bu iş neredeyse her zaman planlı duruş listesine yazılır ve hat durduğunda yapılır.
Akülü eklemli platform iç mekânda yeterli yüksekliğe çıkabiliyor mu?
Çoğu orta segment iç mekân işine akülü eklemli modeller yeterli gelir, ancak çok yüksek erişim gereken bazı üst segmentlerde akülü modellerin bom uzunluğu dizel muadillerine göre sınırlı kalabilir. Bu durumda önce tesisin havalandırma kapasitesi ve egzoz emisyonuna toleransı konuşulur; bazı tesislerde katalitik filtreli özel iç mekân dizel modeller kabul edilebiliyor. Kesin cevap, gereken yüksekliğin hangi segmentte kaldığına ve tesisin emisyon politikasına bağlıdır.
Robot hücresinin hemen üzerinde eklemli platformla çalışmak güvenli mi?
Hücrenin hareket zarfı önceden netleştirilip hücre bakım moduna alınmadan ya da güvenlik bariyeri devrede tutulmadan bu çalışma başlamaz. Eklemli platformun bomu bu hacme girecekse, otomasyon ekibiyle birlikte hangi eksende hangi hareketin kilitli tutulacağı önceden belirlenir ve iş izni formuna yazılır. Bu koordinasyon atlanırsa, robot kolunun beklenmedik bir hareketi hem operatörü hem makineyi ciddi risk altına sokabilir; bu yüzden bu adım hiçbir koşulda gevşetilmez.
Bir işte hem engel aşmak hem uzun mesafe kat etmek gerekiyorsa ne öneriyorsunuz?
Bu senaryoda genellikle eklemli-teleskopik hibrit bom modelleri en pratik çözümdür; bu modeller hem bir noktadan kırılıp engeli aşabilir hem de teleskopik uzama ile mesafeyi kapatabilir. Alternatif olarak, işi iki ayrı segmente bölüp bir kısmını teleskopik sınıfla (uzun düz mesafe), engel aşımı gereken kısmı eklemli sınıfla yapmak da mümkündür — ancak bu, iki makine ya da makine değişimi gerektireceğinden süre ve maliyeti artırır. Hangi yaklaşımın daha verimli olduğunu keşif sırasında hattın gerçek geometrisine bakarak birlikte karar veriyoruz.
